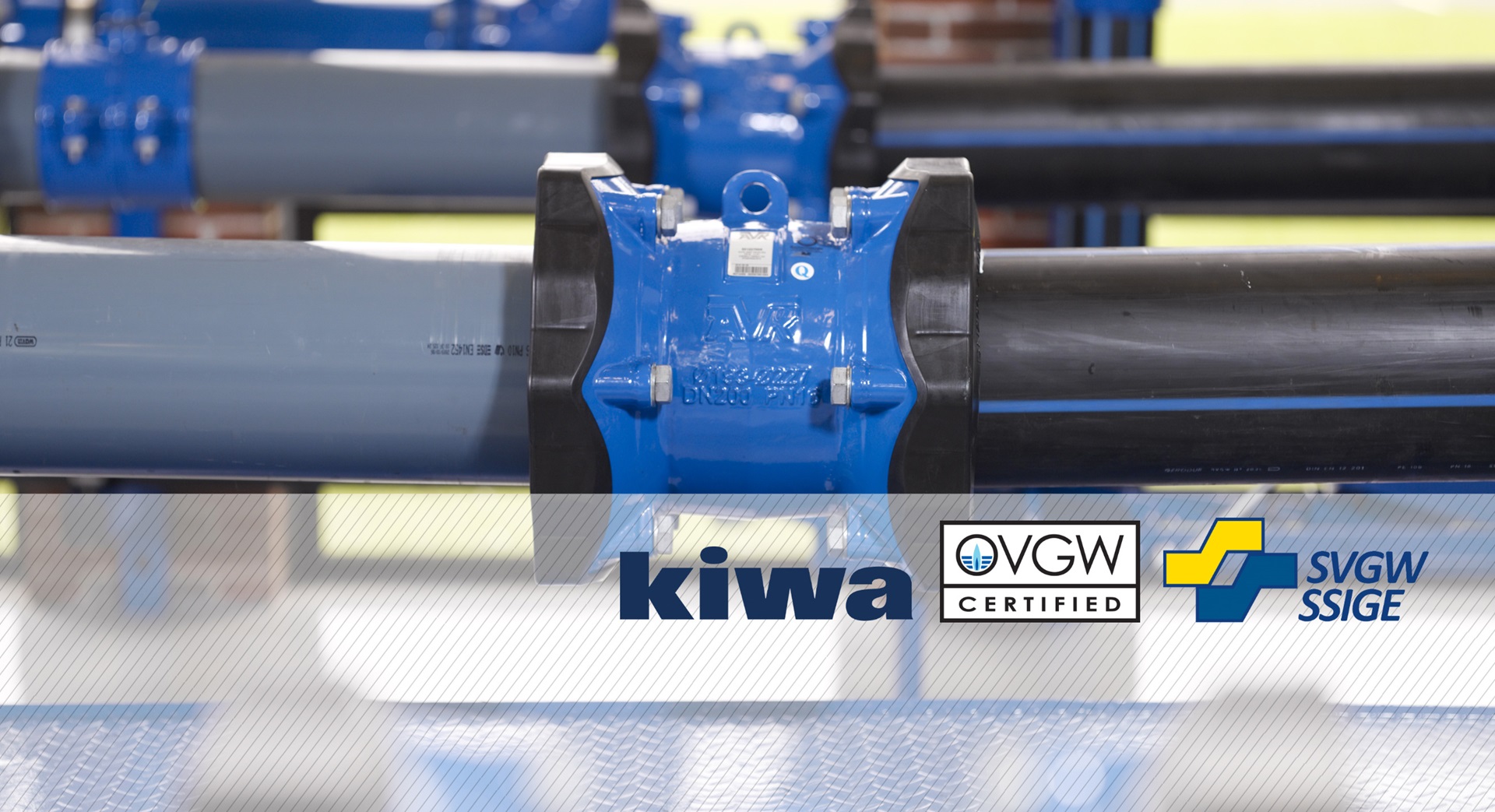

AVK heeft de testprocedure voor koppeling vastgesteld conform EN 14525
Een aantal fabrikanten beweren te voldoen aan EN 14525, in werkelijkheid is het aan de fabrikanten om hun koppelingen te testen in overeenstemming met de vereisten in de norm. Toen AVK het Supa Maxi™ programma op de markt bracht, was er niet eens een officiële Kiwa of DVGW testverordening beschikbaar om een officiële typegoedkeuring volgens EN 14525 te verkrijgen. Hierdoor was de klant niet zeker dat de beweringen van de fabrikant rechtvaardig waren. Daarom heeft AVK de krachten gebundeld met Kiwa in Nederland en DTI in Denemarken om een geldige testprocedure te definiëren en vervolgens de testresultaten te laten verifiëren door Kiwa in overeenstemming met de vereisten van EN 14525.
De testprocedure volgens EN 14525 zorgt in de eerste plaats voor een functioneel en duurzaam product. Hoewel trekvaste koppelingen meestal worden gebruikt voor reparaties, die later kunnen worden vervangen door een meer permanente oplossing, blijven vele koppelingen gedurende de gehele levensduur geïnstalleerd. Daarom is betrouwbaarheid op lange termijn erg belangrijk.
Test procedure
Materialen
Nodulair gietijzeren groot bereik koppelingen en flensadapters voor gebruik met leidingen van verschillende materialen: nodulair gietijzer, grijs gietijzer, staal, PVC-U, PE en vezelcement.
Testobjecten
Er is een kleine, een middelgrote en een grote koppeling en een flensadapter (DN100, DN200 en DN300) geselecteerd en voor de DN maten 350 - 600 is een willekeurige afmeting geselecteerd.
Eis
Er mag geen lekkage optreden tijdens een van onderstaande testen #1 tot #4. De koppeling moet zelf de volledige druk en einddruk absorberen zonder externe eindsteun of steunstaven.
Soorten leidingen
De koppelingen zijn getest op de volgende gespecificeerde leidingen:
- Nodulair gietijzer, PN16, met buizen van respectievelijk minimum en maximum uitwendige diameter (min./max. tolerantiematen)
- PVC Leidingen, PN 6 en PN16 met nominale diameter
- PE leidingen, PN6 en PN16 met nominale diameter
Testen op asbest cement en stalen buizen zijn niet verplicht, omdat deze beschouwd worden als niet-flexibele leidingen die vergelijkbaar zijn met nodulair gietijzeren buizen.
Test # 1: Montage buis - rechte en afgebogen, starre leidingen
Alle test items moeten getest worden op een nodulair gietijzeren buis met een maximale en minimale diameter en een waterdruk van 1,5 x PN16 + 5 bar = 29 bar voor PN 16, of 1,5 x PN10 + 5 = 20 bar voor PN 10, met een constante druk gedurende minimaal 2 uur. Zijbelasting van 40 x DN (mm) in N (Newton) wordt gelijktijdig toegepast:
- Rechte montage zonder verdraaiing
- 4° hoekverdraaiing per zijde, gelijk aan totaal 8° voor twee buiseinden in één koppeling.
Test # 2: Montage buis - flexibele PVC- en PE-buizen
Alle test items moeten worden getest op een rechte montage met een waterdruk van 1,5 x PN + 5 bar, waarbij de druk gedurende minimaal 2 uur constant moet worden gehouden. PVC-buizen worden ook onderworpen aan een gelijktijdige zijbelasting van 40 x DN (mm) in N (Newton). Uit te voeren op leidingen:
- PVC / PE PN6, waterdruk 1,5 x PN6 + 5 bar = 14 bar
- PVC / PE PN10, waterdruk 1,5 x PN10 + 5 bar = 20 bar
- PVC / PE PN16, waterdruk 1,5 x PN16 + 5 bar = 29 bar
Test # 3: Montage buis – vacuümtest
Alle test items moeten worden getest met een druk van -0,8 bar. De druk mag niet meer dan 0,08 bar in 2 uur veranderen. PVC-buizen worden ook onderworpen aan een gelijktijdige zijbelasting van 40 x DN (mm) in N (Newton). Uit te voeren op leidingen:
- Nodulair gietijzer pijp op minimale tolerantie diameter
- PVC PN6
- PE PN6
Test # 4: Montage buis – duurzaamheidstest
Alle test items moten worden getest bij 24.000 keer een pulserende drukstijging met intervallen tussen respectievelijk 13 bar en 18 bar. Nodulair gietijzer en PVC-buizen worden ook onderworpen aan een gelijktijdige zijbelasting van 40 x DN (mm) in N (Newton). Uit te voeren op leidingen:
- Nodulair gietijzer pijp op minimale tolerantie diameter
- PVC PN6
- PE PN6
AVK’s testprocedure voor Supa Maxi™ overtreft de vereisten in EN 14525

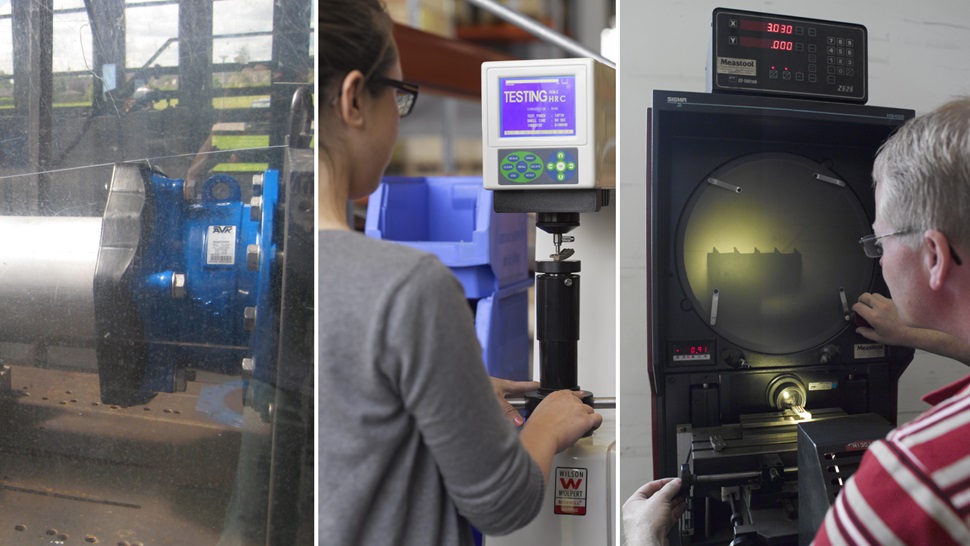

De testprocedure voldoet aan de eisen van EN 14525. Tijdens de hele ontwikkelingsfase hebben de Supa Maxi™ universele trekvaste koppelingen aanzienlijk zwaardere en uitgebreidere tests ondergaan en doorstaan, op basis van de lange ervaring van AVK met de praktische toepassingen van trekvaste verbindingen. Alle afmetingen in het dimensiebereik van DN 40 tot DN 400 zijn getest in overeenstemming met het bovenstaande, maar ook op asbest cement, stalen en dunwandige roestvast stalen buizen, samen met de volledige doorbuiging van alle buistypes. Een starre nodulair gietijzeren buis is ook blootgesteld aan sterke gewichtsbelasting op een vrijhangend buisuiteinde om de stabiliteit te testen onder extreme omstandigheden die grondverschuivingen simuleren en een ongelijke zijbelasting toepassen. Verder werd pure trekbelasting uitgevoerd in droge en niet-onder druk staande omstandigheden gelijkwaardig aan meer dan 30 bar waterdruk, evenals een extreme montage met ongelijkmatige aandraaiing van de bouten. Bovendien werden koppelingen gemonteerd bij temperaturen tussen -30°C en +70°C, aangescherpt met de opgegeven aandraaimomenten en getest zoals beschreven in test # 1 en # 2 om de toepasbaarheid in zeer koude of warme omgeving te verifiëren. Ten slotte werd er getest met lucht om de bruikbaarheid voor gastoepassingen te verifiëren. De Supa Maxi™ koppelingen bleven tijdens al deze tests strak en trekvast.
