AVK inbouwgarnituren voor afsluiters - daar kun je op vertrouwen!
Inbouwgarnituren worden gebruikt om afsluiters te bedienen die ondergronds of bovengronds geïnstalleerd zijn op plaatsen waar ze niet gemakkelijk toegankelijk zijn. AVK inbouwgarnituren zijn eenvoudig in gebruik en worden gemaakt van corrosiebestendige materialen op volledig geautomatiseerde state-of-the-art productieapparatuur om een constante en duurzame kwaliteit te garanderen.
Gebruiksgemak en duurzame kwaliteit
Onze inbouwgarnituren zijn ontworpen met het oog op gebruiksgemak, met kenmerken die een eenvoudige montage en gemakkelijke lengteaanpassing op locatie garanderen. Kijk hiervoor naar onze video over inbouwgarnituren. De eenvoudige bediening van de afsluiters wordt gewaarborgd door de afdekking aan de onderkant van de inbouwgarnituren, die de afsluiterspindel beschermen tegen verontreinigingen en ervoor zorgen dat ze vrij kunnen draaien, en door een hoge, constante en duurzame kwaliteit van de inbouwgarnituren.
Onze standaard inbouwgarnituren zijn ontworpen met schutbuizen en afdekkingen van PE, spindelkappen en spindeladapters van gegoten roestvast staal, en spindels van gegalvaniseerd staal. De spindel wordt op spindelkap en spindeladapter geperst om corrosiebescherming van de spindel te waarborgen. Als laatste stap van het productieproces worden de inbouwgarnituren getest met een moment tot 675 Nm (afhankelijk van de maat) om de duurzaamheid te garanderen.
AVK inbouwgarnituren voor dienstleidingaansluitingen zijn voorzien van een "Safe Click" montageproces in drie stappen, waarbij de montageklem de verbinding tussen de schuifafsluiter spindel en de spindeladapter van het inbouwgarnituur beveiligt en montage en demontage zonder gebruik van gereedschap mogelijk maakt.

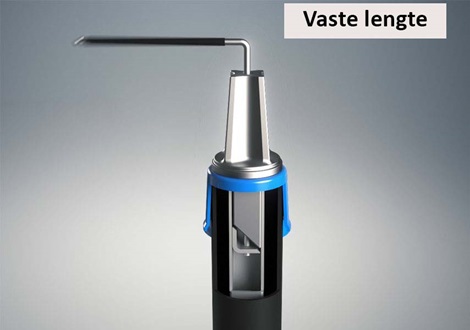

Inbouwgarnituren met vaste lengte voor afsluiters en dienstleidingafsluiters
Inbouwgarnituren met vaste lengte worden meestal gebruikt wanneer de afstand tussen de schuifafsluiter en het grondoppervlak bekend is. Het inbouwgarnituur kan echter snel en gemakkelijk worden ingekort, dankzij het AVK ontwerp met een expansiebout waardoor de lengte van de spindel kan worden aangepast met behulp van een ijzerzaag.
De inbouwgarnituren zijn verkrijgbaar met een schutbuis van 800, 1000, 1500, 2000 en 3000 mm lang, overeenkomstig met de afstand tussen de afsluiter en het grondoppervlak.
Standaard inbouwgarnituren met vaste lengte
04/02-001 Voor schuifafsluiter DN40-400 – sleutel #23-32
04/05-001 Voor dienstleidingafsluiters DN25-50 – sleutel #14-22

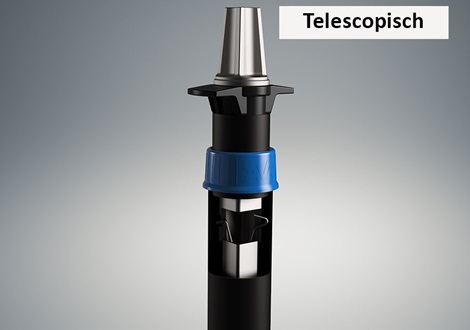

Telescopische inbouwgarnituren voor schuifafsluiters en dienstleidingafsluiters
Telescopische inbouwgarnituren worden meestal gebruikt wanneer de afstand tussen de afsluiter en het grondoppervlak onbekend is en de lengte van het inbouwgarnituur na installatie moet worden aangepast.
Het bovendeel is voorzien van twee bevestigingsoren die in AVK straatpotten en ondertegels kunnen worden bevestigd. Een borgveer voorkomt dat het telescopische deel tijdens de installatie inzakt, omdat het wrijving creëert binnenin de buis en stevig vastzit wanneer het inbouwgarnituur tot de maximale lengte uitgetrokken wordt. De blauwe middelste kraag beschermt tegen het binnendringen van vuil en zand tussen de twee buitenste PE-schutbuizen.
De inbouwgarnituren zijn verkrijgbaar met telescopische lengtes van 450-700 tot 2850-5250 mm. Voor de lengtebereiken verwijzen wij u naar de afzonderlijke datasheet hieronder en naar naar "Buisafdekking voor inbouwgarnituren" voor de afstand van de bovenkant van de leiding tot aan de bovenkant van de geplaatste straatpot voor elke telescopische lengte per afsluiter maat.
Standaard telescopische inbouwgarnituren
04/04-001 Voor schuifafsluiters DN50-400 en DN450-600 met Ø40 afsluiter spindel – sleutel #23-32
Telescopische inbouwgarnituren voor dubbel excentrische vlinderkleppen
De telescopische inbouwgarnituren voor dubbel excentrische vlinderkleppen hebben dezelfde basiskenmerken als die voor schuifafsluiters. De enige verschillen zijn dat ze zijn ontworpen met een speciale bodemplaat die de ingaande as van de klepaandrijving omsluit en dat het inbouwgarnituur wordt gemonteerd door middel van een snel- montageklem zoals die wordt gebruikt voor dienstleidingafsluiter. De inbouwgarnituren zijn verkrijgbaar in vier lengtes; 450-700, 650-1100, 1050-1750 en 1700-2900 mm voor respectievelijk vlinderkleppen DN200-600 en vlinderkleppen DN600-1200.
756/7-002 Telescopische inbouwgarnituren voor dubbel excentrische vlinderkleppen
Als u meer wilt weten over onze dubbele excentrische vlinderkleppen, ga dan naar onze product informatie pagina
