Introductie keerkleppen

Wat is een keerklep?

Terugslagkleppen worden meestal in leidingen geïnstalleerd om terugstroming te voorkomen. Een terugslagklep is in feite een éénrichtingsklep, waarbij de stroom in één richting vrij kan stromen, maar als de stroom draait, sluit de klep om de leidingen, andere kleppen, pompen enz. te beschermen. Als de stroom draait en er geen terugslagklep is geïnstalleerd, kan waterslag optreden. Waterslag treedt vaak op met een extreme kracht en zal gemakkelijk een leiding of onderdelen beschadigen.

Waar kunt u keerkleppen toepassen?

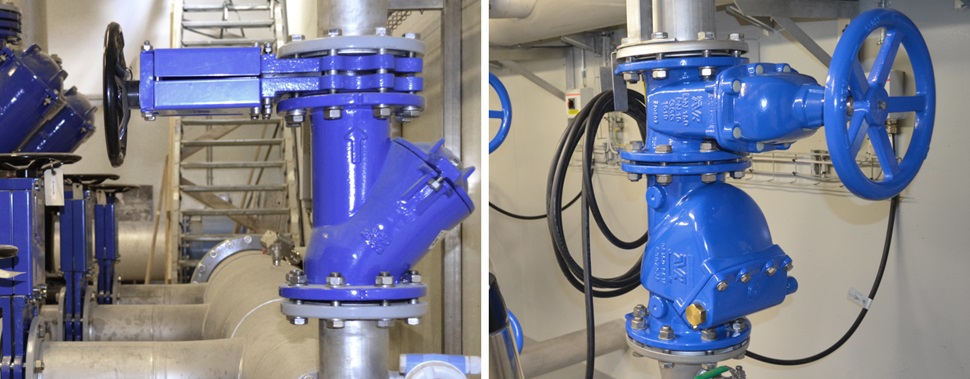

Terugslagkleppen worden in veel verschillende toepassingen gebruikt. Ze worden bijvoorbeeld geplaatst aan de uitlaatzijde van een pomp, om de pomp te beschermen tegen terugstroming. Centrifugaal pompen, het meest voorkomende type waterpomp, zijn niet zelfaanzuigend, en daarom zijn keerkleppen essentieel om het water in de leidingen te houden. Keerkleppen worden ook vaak gebruikt in HVAC-systemen (verwarming, ventilatie en airconditioning). HVAC-systemen worden bijvoorbeeld gebruikt in grote gebouwen, waar koelvloeistof vele verdiepingen omhoog wordt gepompt. De keerkleppen worden hier geïnstalleerd om ervoor te zorgen dat de koelvloeistof niet naar beneden stroomt.

Aandachtspunten voordat een keerklep wordt geïnstalleerd

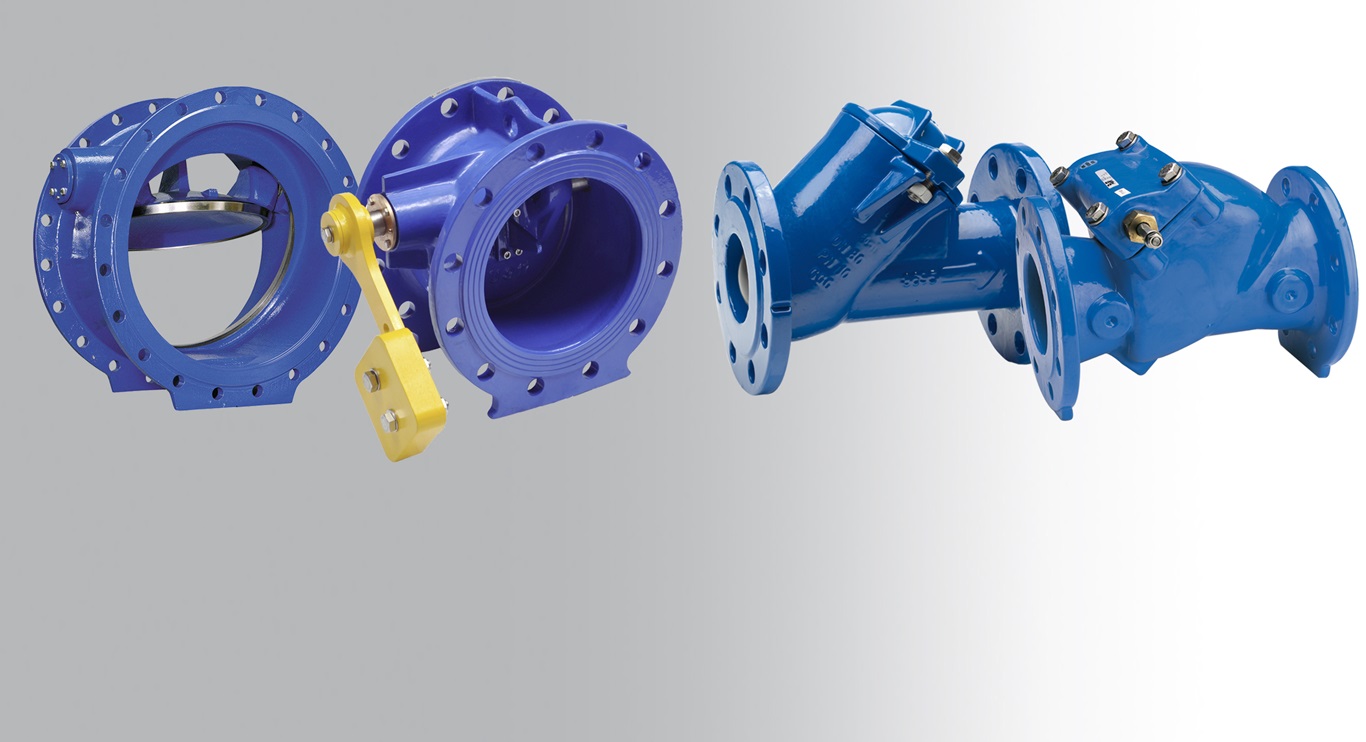

Bij de keuze van een keerklep is het belangrijk om een kosten-batenanalyse te maken voor uw toepassing. Vaak ligt de focus op het verminderen van de kosten en tegelijkertijd een zo laag mogelijk drukverlies te verkrijgen, maar bij keerkleppen staat een hogere veiligheid gelijk aan een hoger drukverlies. Om er zeker van te zijn dat de keerklep het systeem goed beschermt, moet elk systeem afzonderlijk worden beoordeeld, en moet rekening gehouden worden met factoren als het risico van waterslag, aanvaardbaar drukverlies en de financiële gevolgen van de installatie van een keerklep met een te hoge veiligheidsmarge tegen waterslag. Bekijk de pagina Hoe kies je de juiste keerklep voor meer informatie.

Verschillende soorten keerkleppen

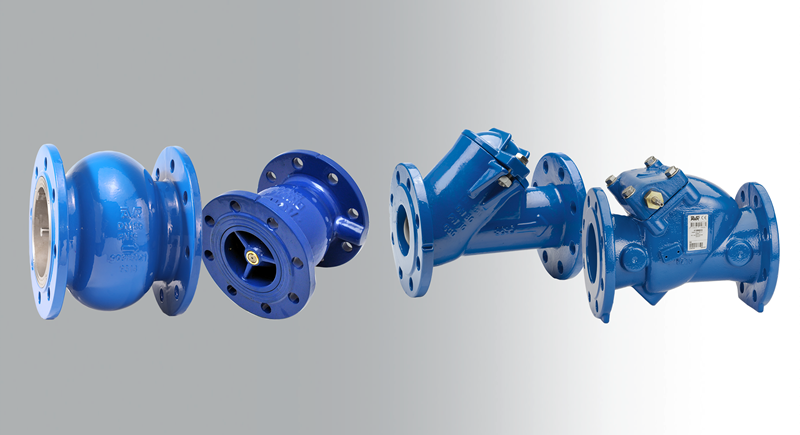

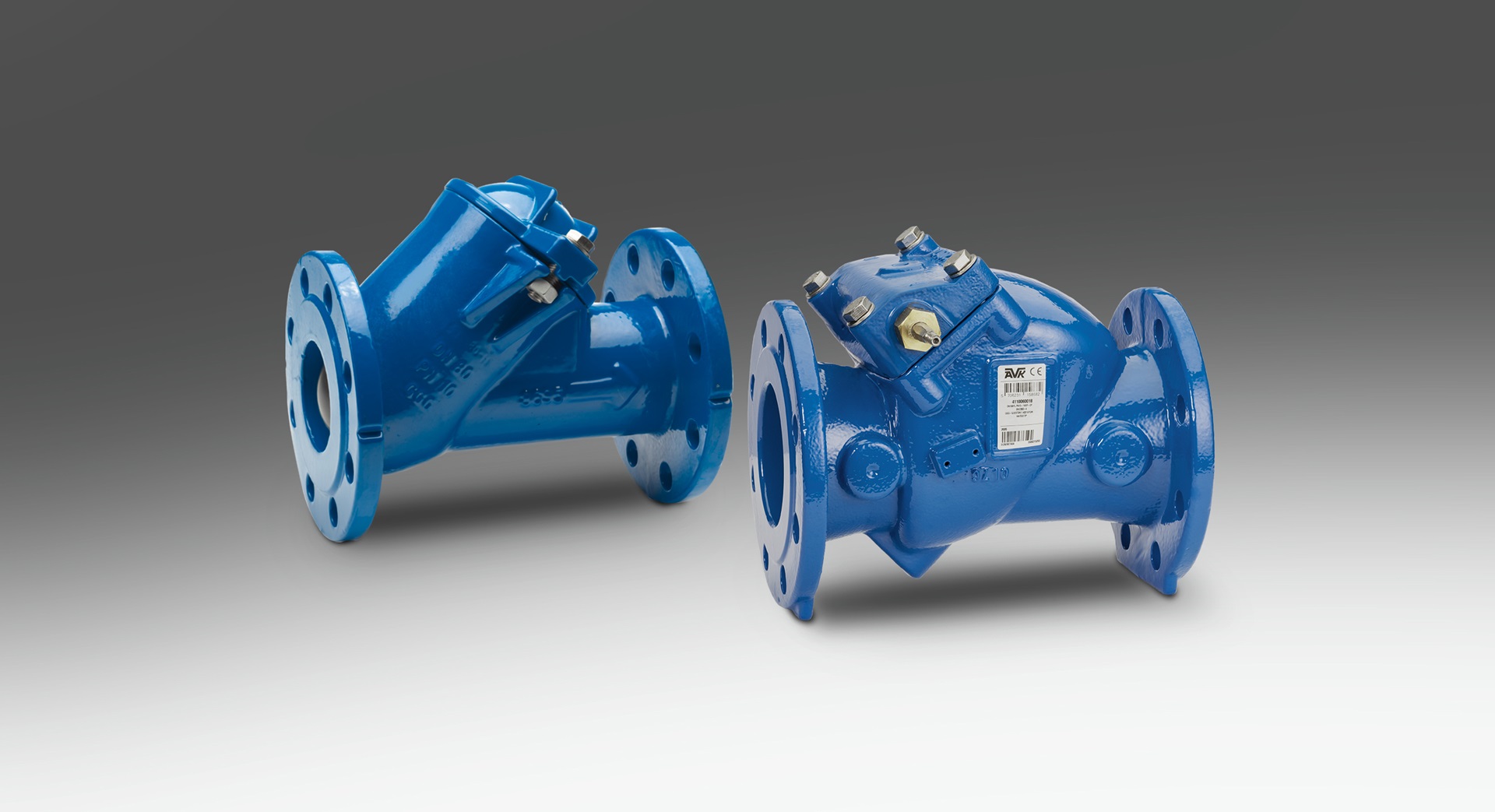

Er zijn verschillende soorten keerkleppen beschikbaar voor water- en afvalwatertoepassingen. Ze werken op verschillende manieren, maar dienen hetzelfde doel. AVK biedt een breed scala aan terugslagkleppen, balkeerkleppen, zachtdichtende en harddichtende terugslagkleppen type "vlinder" en terugslagkleppen type "nozzle." De meest gebruikte terugslagkleppen voor water en afvalwater zijn terugslagkleppen en balkeerkleppen:

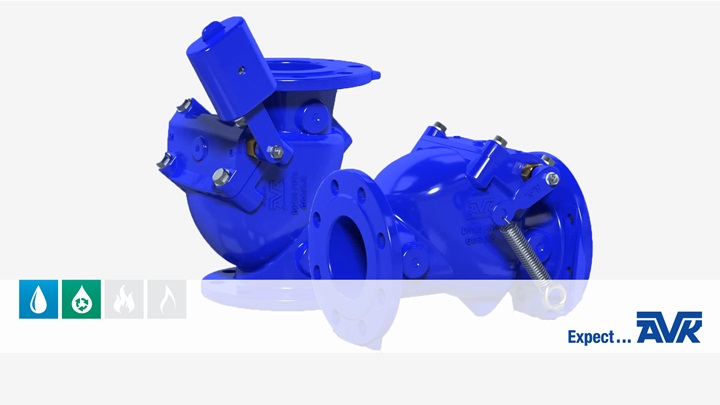

Terugslagkleppen: Een terugslagklep is gemonteerd met een schijf die draait op een scharnier of as. De schijf zwaait van de zitting af om voorwaartse stroming mogelijk te maken en wanneer de stroming wordt gestopt, zwaait de schijf terug op de zitting om de terugstroming te blokkeren. Het gewicht van de schijf en de retourstroom is van invloed op de afsluiteigenschappen van de klep.

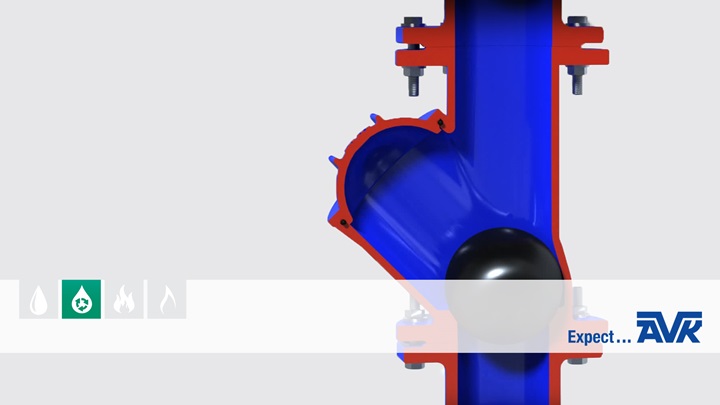

Balkeerkleppen: Een balkeerklep werkt met een kogel die op en neer beweegt in de klep. De zitting is machinaal bewerkt om op de kogel te passen, en de kamer is conisch gevormd om de kogel in de zitting te leiden om een terugstroom af te dichten en te stoppen.

Waterslag en drukstoten

Wat is waterslag?

Waterslag is het resultaat van een snelle verandering in de snelheid van een vloeistof in een leidingsysteem en wordt meestal veroorzaakt wanneer bewegende vloeistof plotseling stopt, bijvoorbeeld door een obstakel te raken. Een klep die bijvoorbeeld te snel wordt gesloten, zal een schokgolf langs de leiding sturen met de mogelijkheid om zowel de leiding als de apparatuur te beschadigen. Het zal door de pijpleiding blijven bewegen totdat de energie is verdwenen, en het kan een plaatselijke drukverhoging veroorzaken en luide geluiden produceren, soms lijkend op een hamerend geluid, wat het geluid is van het uitzetten van de leiding onder deze omstandigheden.

Waarom drukstoten in een leiding?

Als een pomp stopt of een klep te snel sluit, zal de stroming doorgaan, waardoor stroomafwaarts van een pomp of klep een vacuüm ontstaat en een zeer hoge druk aan het andere uiteinde van de leiding. Wanneer er twee verschillende drukken in een leiding aanwezig zijn, zal de stroming in de richting van de laagste druk gaan, waardoor een drukstoot ontstaat. De stroom zal heen en weer blijven gaan totdat de energie is verdwenen en de druk gelijk is.

Wanneer er een drukstoot optreedt, kan deze de normale systeemdruk tot wel 10 keer of meer verhogen, ook al duurt deze misschien maar heel kort. Dit kan aanzienlijke schade aan het systeem veroorzaken, waaronder leidingscheuren, barsten, cavitatie en implosie als gevolg van de vorming van vacuümdrukken. Naast de kosten en downtime die deze storingen met zich meebrengen, zijn ook de gezondheids- en veiligheidsrisico's aanzienlijk. Deze storingen zijn mogelijk niet het gevolg van één enkele grote drukstoot, maar van herhaalde spanningsstoten die uiteindelijk vermoeidheidsstoringen in het systeem veroorzaken.
