Terugslagkleppen

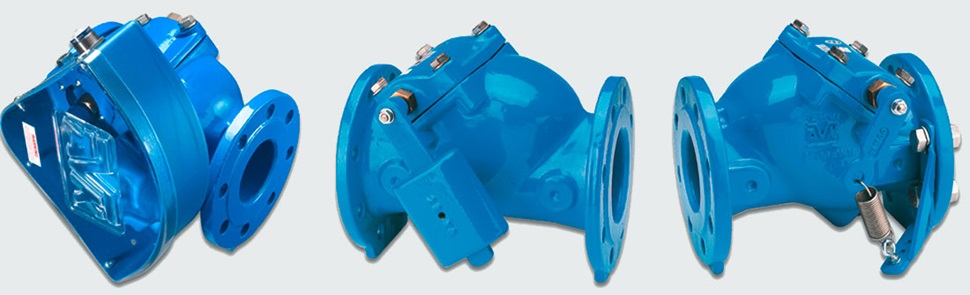

In het programma van AVK staan terugslagkleppen in de maten DN 50-600 uitgevoerd met hefboom en gewicht of met hefboom en veer of met een beschermkap. AVK terugslagkleppen kenmerken zich door het eenvoudig onderhoud en horizontale en verticale installatie is mogelijk.
Wat is een terugslagklep?
Een terugslagklep heeft een schijf die op een scharnier of as draait. Wanneer de druk in de leiding hoog genoeg is, zwaait de schijf van de zitting af om voorwaartse stroming mogelijk te maken en bij lage druk in de leiding, zwaait de schijf terug op de zitting om terugstroming te blokkeren. Het gewicht van de schijf en de retourstroom is van invloed op de afsluiteigenschappen van de klep.
Terugslagkleppen met hefboom en gewicht of hefboom en veer
Vaak worden een hefboom en gewicht of een hefboom en veer gemonteerd om optimale prestaties te bereiken. Terugslagkleppen met hefboom en gewicht zijn geschikt voor installaties met een verhoogd risico op waterslag bij standaardsnelheden. Terugslagkleppen met hefboom en externe veer zijn geschikt voor hoge druk, onvoldoende tegendruk en hoge stroomsnelheden.
Een belangrijk aandachtspunt bij de installatie van een terugslagklep is dat deze niet volledig onderhoudsvrij is, aangezien de schijf af en toe moet worden schoongemaakt. Bovendien wordt vaak een hefboom gemonteerd om een visuele controle mogelijk te maken. Daarom worden terugslagkleppen vaak geïnstalleerd op plaatsen waar personeel aanwezig is.
Voordelen van AVK terugslagkleppen

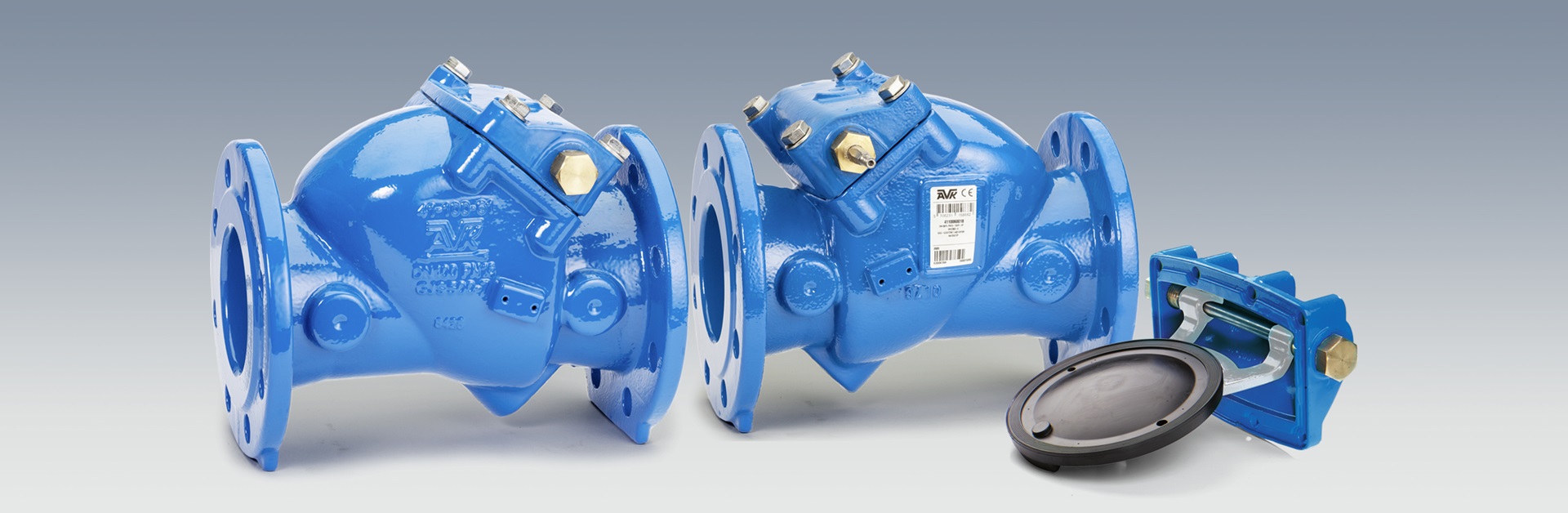

AVK terugslagkleppen zijn ontworpen met het oog op eenvoudige toegang tot onderhoud. Door enkele bouten los te draaien kan het bovendeel inclusief scharnier en schijf van het huis worden verwijderd en kan onderhoud worden uitgevoerd.
Uniek schijfontwerp
De lichtgewicht schijf van EPDM-rubber met lipafdichting en stalen inzetstuk vereist een minimale kracht om de klep te openen en te sluiten. De schijf is gemonteerd in een nylon bus, waardoor hij zowel horizontaal als verticaal licht kan bewegen om volledige dicht te sluiten, ook in geval van kleine onzuiverheden in de zitting. De zitting is in een hoek van 20° geplaatst, waardoor hij ook bij lage tegendruk goed sluit. Het scharnier is gemaakt van zuurbestendig roestvast staal en wordt met bouten stevig rond de as vastgezet in speling te voorkomen en zo de duurzaamheid te garanderen. Bij beperkte ruimte kan het scharnier in omgekeerde positie worden geplaatst.
Waterslag voorkomen
Bij montage met hefboom en gewicht bieden de terugslagkleppen met kleine afmetingen de mogelijkheid van primen door de hefboom handmatig te bewegen. Het gewicht is instelbaar op de hefboom om een zachte sluiting tegen de zitting te bereiken, alsmede een optimale sluitsnelheid om waterslag te voorkomen. Als extra veiligheid is een beschermkap verkrijgbaar die hefboom en het gewicht afdekt en het risico op letsel uitsluit. De bescherming is verkrijgbaar met eindschakelaars voor bewaking op afstand.
AVK terugslagkleppen zijn beschikbaar in een zachtdichtende uitvoering in DN 50-300 en in een harddichtende uitvoering in DN 350-600.
Belangrijke kenmerken van AVK terugslagkleppen
- Afsluiterkop / schijfontwerp geeft gemakkelijke toegang voor onderhoud
- Schijf met stalen inlage is volledig gevulkaniseerd met EPDM-rubber (tot DN 300) voor een optimale afdichting
- Lipafdichting op de schijf zorgt voor dichtheid
- Lichtgewicht schijf vereist een minimum aan kracht om de klep te openen en te sluiten
- De schijf kan zowel horizontaal als verticaal lichtjes bewegen om volledig te sluiten
- Scharnier met bouten rond de as vastgezet om speling te elimineren en zo duurzaamheid te garanderen
- Volledige doorlaat zorgt voor weinig drukverlies
- Nodulair gietijzer met epoxy coating volgens DIN 3476 deel 1 en EN 14901
