Hoe kies je de juiste koppeling?
In ons product assortiment zijn veel verschillende koppelingen en adapters te verkrijgen en vaak lijken ze elkaar te overlappen als het gaat om toepassings- en installatiemogelijkheden.
Om de verschillende opties beter te begrijpen hebben we een verdeling gemaakt in trekvaste en niet-trekvaste koppelingen of adapters. Deze twee categorieën kunnen verder opgedeeld worden in “dedicated” of “wide range” uitvoeringen. Globaal zijn er vier hoofdcategorieën:
“Dedicated”(niet-trekvaste) adapters
Dit zijn adapters met een eenvoudig ontwerp en kunnen alleen toegepast worden op bepaalde buismaterialen met een bepaalde buitendiameter. Met andere woorden, deze adapters laten geen toleranties toe op de buitendiameter van de buis. Deze adapters worden hoofdzakelijk toegepast in situaties waarbij de (eind)klant geen behoefte heeft aan een trekvaste verbinding.
De klant past deze adapter vooral toe wanneer een buis verbonden moet worden met een flensverbinding (afsluiter, gietijzeren hulpstukken, etc.), dit kan zijn in nieuwe, bestaande of vervangingssituaties. De beperkte toepassingsmogelijkheid en het eenvoudige ontwerp zullen in de meeste gevallen leiden tot een economische prijs.
“Dedicated” (trekvaste) koppelingen en adapters
De koppelingen en adapters in deze categorie zijn voor een groot deel vergelijkbaar met de “dedicated” niet-trekvaste adapters. Echter, de trekvaste koppelingen en adapters zijn ontworpen om de trekkrachten in de buis afkomstig van de inwendige druk en het gewicht van de rest van de installatie te weerstaan.
Dit type koppeling is gewoonlijk voorzien van gripelementen geplaatst in samenhang met de afdichting. De gripelementen omsluiten de buis wanneer de afdichting comprimeert, hierdoor is een volledige resistentie tegen de trekkrachten in de buis gegarandeerd.
Kies voor “dedicated”(trekvaste) koppelingen en adapters als u nieuwe buizen wilt installeren in een open sleuf zonder deze op te vullen en als u de druktest wilt uitvoeren in de complete leiding alvorens deze te bedekken met grond.
AVK producten in deze categorie zijn:
- Trekvaste combyflenzen serie 05/60 voor HDPE/PVC en serie 05/26 voor nodulair gietijzer
- AVK Supa Plus-progamma met serie 621 rechte koppelingen, serie 623 flensadapters en serie 624 eindkappen voor trekvaste verbindingen van PVC/HDPE buizen
- Repico® Grip koppelingen, serie 745. Voor trekvaste verbindingen van metalen buizen en PVC/HDPE buis
“Wide-range” (niet-trekvaste) koppelingen en adapters
Een “wide range” koppeling of adapter zorgt voor flexibiliteit in de keuze van het materiaal en de buitendiameter van de buis. De tolerantie op de buitendiameter van de buis die een “wide range” koppeling of adapter kan opvangen varieert van 20 tot 40 mm, afhankelijk van de grootte.
De meeste klanten kiezen voor dit type koppeling in situaties waarbij de leidingen gerepareerd of vervangen moeten worden in kleine secties. Omdat oude ondergrondse leidingen in de meeste gevallen worden gerepareerd met nieuwe buismaterialen, moeten de koppelingen op verschillende buitendiameters passen, en dit binnen elk DN bereik. De oude leidingen worden op de plaats gehouden door de omringende grond, waardoor er zelden behoefte is aan trekvastheid.
AVK producten in deze categorie zijn:
- AVK Supa-koppelingen, namelijk serie 601 rechte koppelingen, serie 602 verloopkoppelingen en serie 603 flensadapters
- AVK Orion programma bestaande uit rechte koppelingen, flensadapters, spie-koppelingen en reduceerkoppelingen, serie 711
- Repico® Slip koppelingen serie 745/20 en serie 745/28
“Wide-range” (trekvaste) koppelingen en adaters
Binnen de koppelingen en adapters zijn dit de absolute topproducten. Zij bieden zowel flexibiliteit tegenover de buitendiameter van de buis en ze weerstaan ook de trekkrachten afkomstig van de inwendige druk en het gewicht van de rest van de installatie. Deze twee eigenschappen maken het product ideaal als een reparatieproduct voor grote renovatieprojecten, doordat de koppeling rond de meeste buisdiameters past en tevens voorkomt dat de buis beweegt tijdens druktesten.

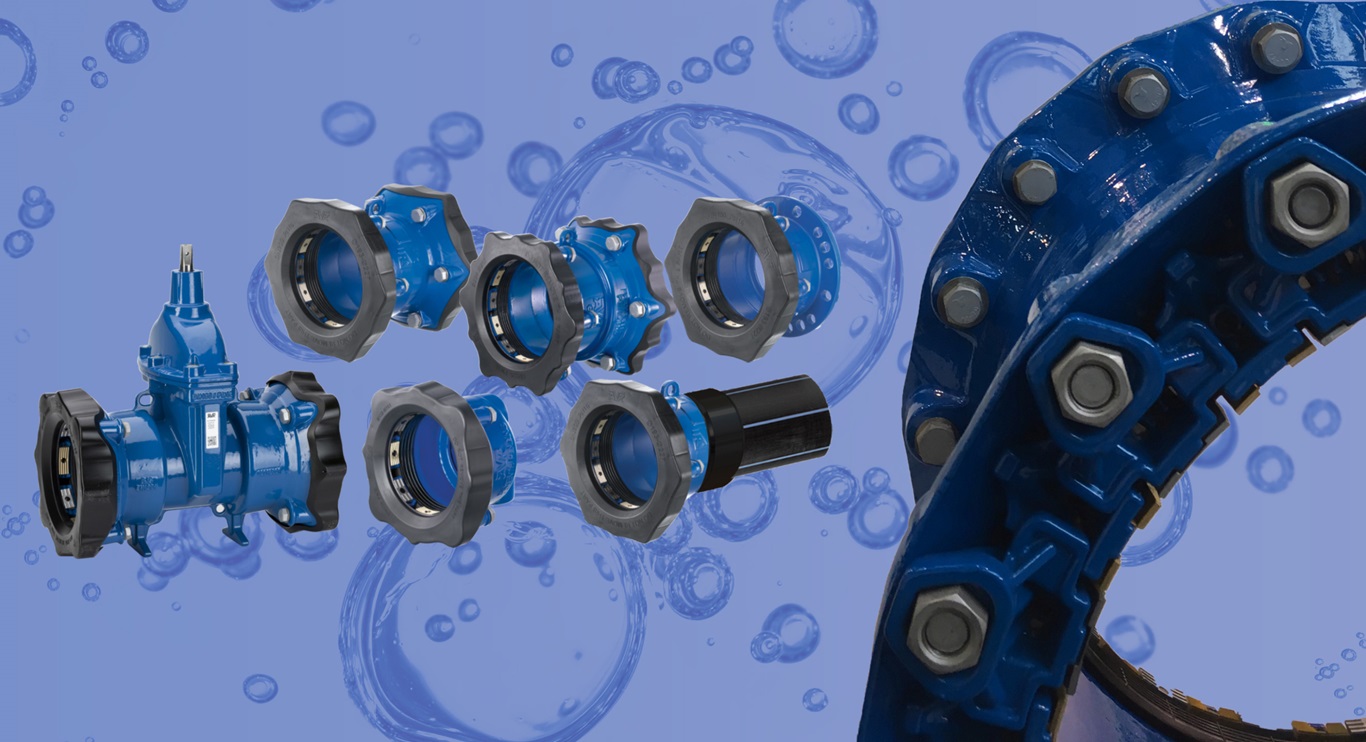

AVK producten in deze categorie zijn Supa Maxi™ koppelingen:
