Supa Maxi™ universele trekvaste koppelingen
Supa Maxi™ zet een nieuwe standaard

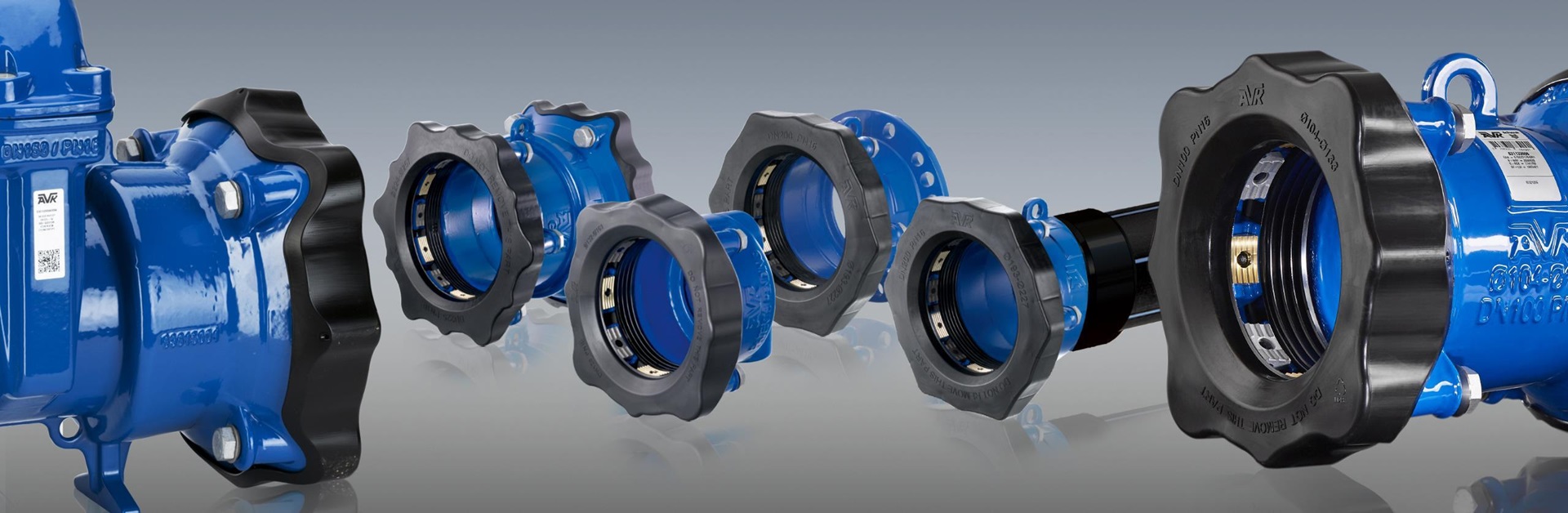

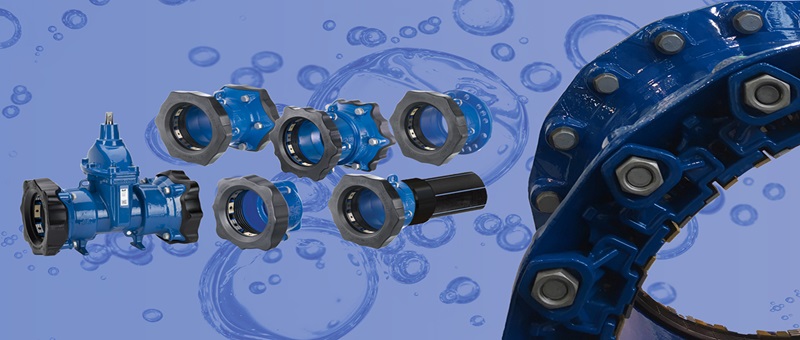

Supa Maxi™ bestaat uit een compleet assortiment universele trekvaste koppelingen volgens EN 14525, met een hoog tolerantiebereik, voor water, gas en afvalwater toepassingen. Rechte koppelingen zijn verkrijgbaar in DN 50-800, flensadapters in DN 40-800, eindkappen in DN 50-400, en verloop- en overgangskoppelingen in DN 50-300. Bovendien maken Supa Maxi™ schuifafsluiters in DN 80-300 voor water en afvalwater onderdeel uit van het assortiment. Het gepatenteerde SupaGrip™ afdichtingssysteem kenmerkt zicht door een flexibele trekvaste afdichting, en gecombineerd met het unieke tandontwerp, voorziet deze in een superieure afdichting en trekvastheid op alle buisafmetingen en materialen.
Bekijk hier het complete Supa Maxi™ assortiment
Flexibele ring met een starre metalen ondersteuning van buis en afdichting
SupaGrip™ biedt volledige ondersteuning van de rubberring, zelfs op de minimale buisdiameter binnen het tolerantiebereik en bij gebruik van ovale buizen. De flexibele ring is ontworpen om samen te trekken en de uitwendige buisdiameter te volgen. Als gevolg hiervan dient het als een solide ondersteuning voor de afdichting en laat een volledige hoekverdraaiing van 4° toe.
Bij het aandraaien van de bouten schuiven de ringsegmenten en de bouten naar binnen zodat de pakking strak komt te zitten rond de buis en de tandelementen grip krijgen in het buismateriaal.
Trekvast op alle buismaterialen
Optimale grip en trekvaste eigenschappen op alle buismaterialen worden verkregen door twee verschillende soorten tandjes: brons voor PE/PVC/GRP en gehard roestvast staal voor gietijzer, nodulair gietijzer, staal, roestvast staal en AC buizen. De tandelementen zijn met polyamide pinnen op de drukringsegmenten gemonteerd voor een maximale levensduur. De hoogwaardige materialen voorkomen drukverlies na verloop van tijd, waardoor de koppeling trekvast en dicht blijft.
Koppelingen ontworpen volgens EN 14525
AVK Supa Maxi™-koppelingen hebben een PN16-classificatie en zijn ontworpen en getest volgens EN14525 (goedkeuringstestdruk 29 bar). Zij beschikken over een Kiwa-certificaat conform Kiwa's beoordelingsrichtlijn BRL-K775 betreffende EN 14525-eisen.
Tijdens de ontwikkelingsfase van Supa Maxi™-koppelingen heeft AVK de krachten gebundeld met Kiwa in Nederland en DTI in Denemarken om een geldige testprocedure te definiëren.
Lees hier meer over de testprocedure.

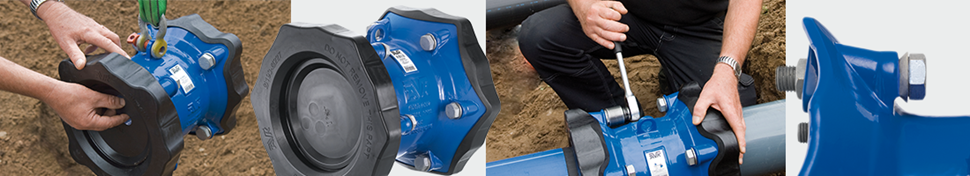

Bespaart installatietijd met Supa Maxi™ koppelingen
De koppeling laat een hoekverdraaiing toe van ± 4° voor elke zijde, met een maximale druk van 16 bar. Door de hoge tolerantie van de insteekdiepte is het niet noodzakelijk om de buiseinden haaks af te korten, licht afschuinen is al voldoende, en de buis zal niet naar binnen bewegen bij het aandraaien van de bouten. Dit zorgt voor een makkelijke installatie zonder exacte instellingen. Alle koppelingen met een gewicht vanaf 10 kg zijn standaard voorzien van een hijsoog zodat een makkelijke, ergonomische en veilige installatie mogelijk is.
De Supa Maxi™ schuifafsluiter zorgt voor extra veiligheid bij het repareren van oude leidingen. Met een ingebouwde Supa Maxi™ schuifafsluiter is het eenvoudig om het water af te sluiten bij een reparatie of vervanging van de leiding.
Video: Bekijk hier de installatie van een Supa Maxi™ koppeling

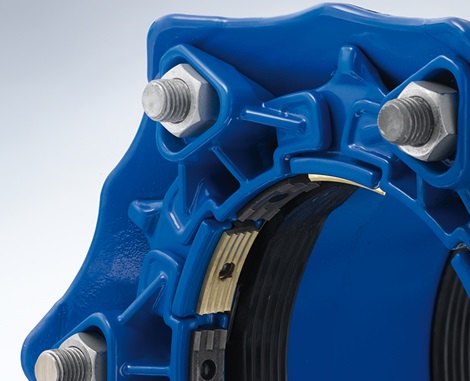

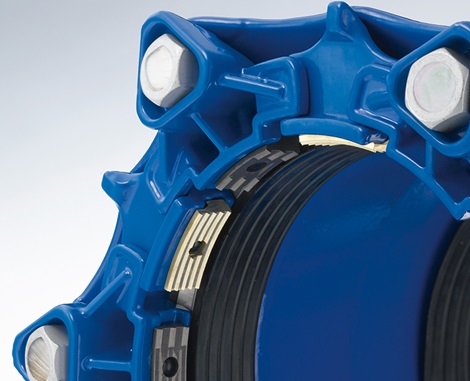

Optimaal boutontwerp
De integratie van de bouten in het ontwerp is geoptimaliseerd zodat een snelle en eenvoudige montage mogelijk is. Het aantal bouten is tot een minimum beperkt en kunnen met standaard gereedschap gemonteerd worden. De bouten en moeren zijn voorzien van een anti-frictie coating om koudlas te voorkomen. De bouten worden aangedraaid vanaf de binnenzijde om de installatie te vereenvoudigen wanneer de ruimte in de sleuf beperkt is en de draadeinden worden beschermd door de permanente beschermingskap. De moeren zijn ingekapseld in de drukring en bedekt met de permanente beschermingskap zodat ze er niet uit vallen bij het losmaken van de bouten. Het opnieuw aandraaien is niet nodig dankzij het volledig metalen SupaGrip™ afdichtingsondersteuningssysteem.
Permanente beschermkap
Tijdens transport en opslag bedekt het middenstuk van de beschermkap de scherpe tandelementen en voorkomt de afzetting van vuil aan de binnenkant van de koppeling. Pas wanneer het middenstuk is verwijderd, is de koppeling gereed voor montage.
Koppelingen van hoogwaardige materialen
- De koppelingen bestaan uit nodulair gietijzeren huizen en gegoten stalen drukringen voorzien van een epoxy coating volgens DIN 3476 deel 1 en EN 14901, GSK goedgekeurd.
- De afdichtingen van EPDM rubber zijn goedgekeurd door KIWA, ACS en SVGW voor drinkwatertoepassingen.
- De bouten en sluitringen zijn standaard van RVS A2 en optioneel van A4. De moeren zijn van zuurbestendig roestvast staal A4 en voorzien van anti-frictie coating om koudlas te voorkomen.
- De trekvaste tandelementen zijn van zinkvrij brons RG5 en gehard RVS, bevestigd met polyamide pinnen op de drukringsegmenten.
- De permanente beschermkappen zijn van recyclebaar PE in de kleur zwart voor water- en afvalwater en geel voor gas.
