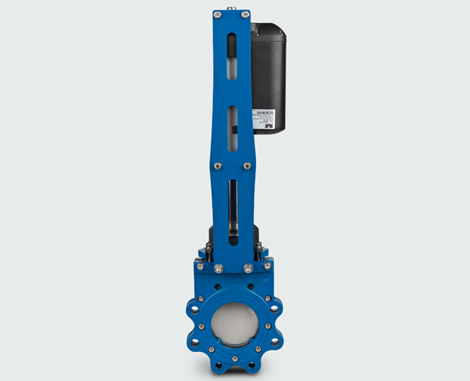

Plaatafsluiters met lineaire aandrijvingen
Bij een combinatie van een AVK plaatafsluiter met een lineaire elektrische aandrijving van LINAK, krijgt u een relatief eenvoudige installatie, een lage onderhoudsfrequentie en met name een laag energieverbruik.

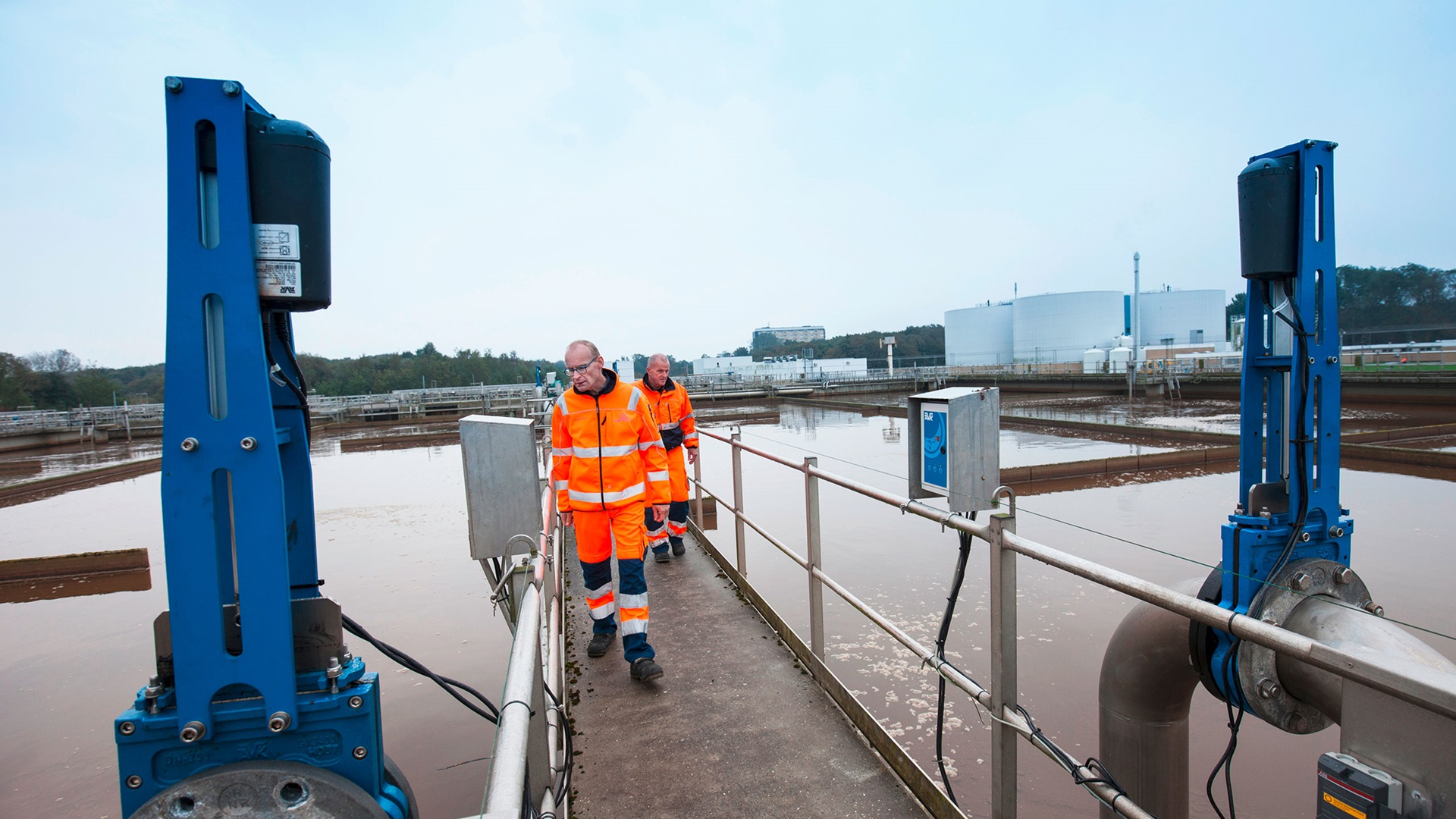

De lineaire elektrische aandrijving is robuust en beproefd en wordt geïnstalleerd in verschillende afvalwaterzuiveringsinstallaties en andere industriële toepassingen.
Energiezuinige lineaire aandrijvingen
De lineaire aandrijvingen gebruiken minder energie in vergelijking met andere aandrijvingen. De AVK plaatafsluiters met lineaire aandrijvingen hebben bewezen een uitstekende keuze te zijn voor processen in afvalwaterzuiveringsinstallaties. Plaatafsluiters, vooral wanneer ze voorzien zijn van een V-poort, zorgen voor een nauwkeurigere regeling die optimaal is voor bijvoorbeeld beluchtingstanks.
Geen specialistische hulp nodig
Onze oplossing, AVK plaatafsluiter met Linak aandrijving, is makkelijk te monteren en in te regelen zonder dat hulp van een technische specialist is vereist:
- Zeer compact, laag gewicht en minimale ruimte nodig
- Zelfsluitend met zeer precieze positionering
- Integreert met bestaande controle-, regel- en veiligheidssystemen
- In geval van stroomuitval kan de afsluiter handmatig worden geopend en gesloten. Een back-up unit is beschikbaar als optionele extra.
Bedieningskasten en back-up unit
AVK plaatafsluiters met lineaire aandrijvingen zijn verkrijgbaar met de volgende bedieningskasten en back-up unit:
- WCU BASIC voor analoge controle 4-20mA feedbacksignalen
- WCU BUS voor geïntegreerde BUS-communicatiemodule (PROFIBUS)
- WCU UPS externe back-up unit
- Programmeereenheid voor het programmeren en kopiëren van parameters
De WCU BASIC of de WCU BUS zijn nodig om de plaatafsluiter te laten werken. De WCU UPS is optioneel en relevant als back-up bij stroomuitval cruciaal is.
Energieverbruik voor lineaire aandrijvingen in vergelijking met andere aandrijvingen
DN150 AVK afsluiter met Linak lineaire aandrijving
- Medium: lucht
- Nominaal effect (gemeten): 72 W (3A x 24V)
- Tijd openen / sluiten: 15 sec
- Energieverbruik - Linak-aandrijving: 72 W x (15 s / 3600 s / h) = 0,3 Wh
- Energieverbruik - andere aandrijving: 370 W x (41 s / 3600 s / h) = 4,2 Wh
Een Linak-aandrijving verbruikt 93% minder energie dan andere aandrijvingen voor een DN150 afsluiter (1)
DN250 AVK afsluiter met Linak lineaire aandrijving
- Medium: vloeistof
- Nominaal effect (gemeten): 120 W (5A x 24V)
- Tijd openen / sluiten: 22 sec
- Energieverbruik - Linak-aandrijving: 120 W x (22 s / 3600 s / h) = 0,73 Wh
- Energieverbruik - andere aandrijving: 750 W x (68 s / 3600 s / h) = 14,2 Wh
Een Linak-aandrijving verbruikt 95% minder energie dan andere aandrijvingen voor een DN250 afsluiter (1)
Referenties: (1) Het energieverbruik is gemeten door LINAK Danmark voor kleppen en aandrijvingen die zijn geïnstalleerd in de Deense afvalwaterzuiveringsinstallatie FFV Spildevand A/S
